采礦 - 12立方電鏟驅動系統

方案優勢

AFE整流多傳系統

提升四象限系統，推壓和回轉與走行機構不同步動作，采用統一的進線AFE整流，共直流母線架構多傳拓?fù)?AFE整流系統諧波小，且提升下放過程中有能量回饋，系統能耗更低抱閘控制

內置抱閘軟件包，根據提升/回轉/推壓/走行 不同運行特性的預轉矩設置和不同機構的執行時間特性，內置了抱閘打開和抱閘的整體邏輯回轉多電機驅動的同步控制

多機主從模式高精度的轉矩控制，根據齒輪傳動時的齒輪間隙以及防打齒做了針對性的工藝軟件，既保證效率又保護齒輪箱

零速懸停與提升上下限位

提升零速懸?？奢敵?00%以上額定轉矩零速運行，等待裝車提升上下限位，保證提升大繩不脫軌，進而保證提升系統的安全高速總線通訊

遠程控制為兩路，一路profinet高速總線通訊，另外一路為端子控制，兩路控制相互獨立，互為備用;當PN通訊故障時，切換到端子控制模式控制挖土機特性

內置挖土機轉矩-轉速(截止點和堵轉點)曲線(大扭矩速度限幅、高速區扭矩限幅)和黑匣子功能高效率挖掘裝車驅動系統

在提升下放-推壓-提升-回轉-開斗 整個作業流程中高效聯動，效率比國外一流競品組成的系統高25%高強度結構，獨立散熱通道

電鏟高震動專用結構設計，可抗震10gm/s²;獨立散熱通道保證長期運行設備內部不受污染

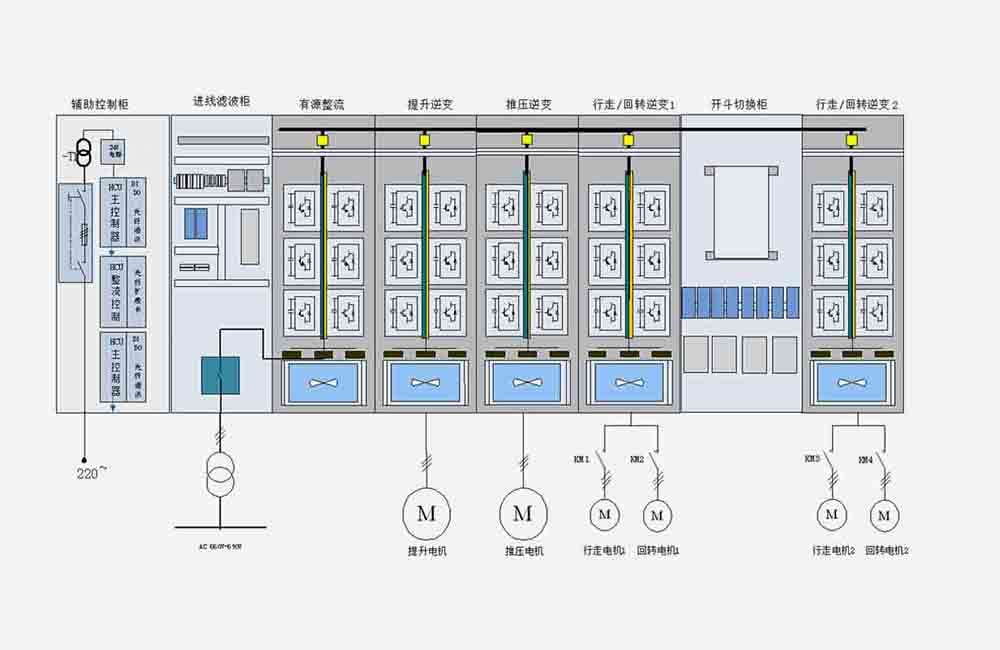

方案組成
